Продукция, картриджные фильтры:



МУЛЬТИПАТРОННЫЕ КОРПУСА









Цены на серийную продукцию ООО "ТЕХНОНИКС"-тут.

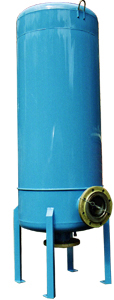

                                                     ФД36





Корпус 36 патронного фильтра ФД36Л предназначен для фильтрации жидкостей при помощи установленных в нем фильтрующих элементов (картриджей).







Максимальное рабочее давление  -                                                       0.6 МПа,

Максимальная разница давлений в «грязной» и  «чистой» зонах  - 0.15 МПа

Гидроудары, вакуумирование не допускаются.

Материал – нержавеющая сталь AISI 304.

Наружная поверхность – шлифованная.





Конструкция фильтра обеспечивает быструю и удобную замену картриджей.













Патрубки входа-выхода:



Исполнение 1 . Фланцы нержавеющие приварные Dy125 DIN 2576 (присоединительные размеры идентичны размерам фланцев по ГОСТ 12822-80).



Исполнение 2. Фланцы стальные оцинкованные свободные на приварном кольце Dy125  ГОСТ 12822-80.



Параметры устанавливаемых фильтрующих элементов (картриджей):

- диаметр до 74 мм,

- длина условная 40”

- уплотнение – радиальное по внутренней цилиндрической поверхности Ф44.5мм.





                                                     ФД21 / ФД24









Корпус  патронного фильтра ФД21 (ФД24) предназначен для фильтрации жидкостей при помощи установленных в нем фильтрующих элементов (картриджей). Количество картриджей 21 и 24 соответственно.

.

Максимальное рабочее давление - 0.6 мПа, гидроудары, вакуумирование не допускаются.

Материал корпуса – нержавеющая сталь AISI 304.









Патрубки входа-выхода:

Фланцы стальные ГОСТ 12820-80 Dy100  Ру10 оцинкованные свободные на приварном нержавеющем кольце. Могут быть выполнены вход/выходы до ДУ150 и с нерж. приварными фланцами.



Параметры устанавливаемых фильтрующих элементов (картриджей):

- диаметр до 74 мм,

- длина условная 40”

- уплотнение – радиальное по внутренней цилиндрической поверхности Ф44.5мм.
